HBM技术发展路线图：驱动AI未来的高带宽内存革命
当您利用ChatGPT在十分钟内生成详尽的市场分析报告，借助MidJourney在三十秒内绘制出逼真的“赛博朋克扬州”插图，或是乘坐配备L4级自动驾驶的汽车，观看屏幕实时渲染周围三百米路况时——这些看似“轻松”的AI体验背后，隐藏着一个鲜为人知的“幕后英雄”：它像一条无形的“数据超级公路”，每秒传输数百GB信息，确保AI的“大脑”（GPU）无需等待数据缓慢送达。这就是高带宽内存（High Bandwidth Memory, HBM），一款专为AI而设计的“超级内存”。
近期，韩国KAIST大学TERALAB实验室（韩国科学技术院太字节互联与封装实验室）发布了一份长达371页的《HBM Roadmap Ver 1.7》，该报告被誉为HBM领域的“权威指南”——不仅深入剖析了当前HBM3/3E的技术细节，还描绘了从2026年HBM4到2038年HBM8的完整发展蓝图。报告中的每个参数、每张架构图都在揭示一个事实：未来十年，AI的运行速度与计算精度，将在很大程度上取决于HBM的“输送”效率。
今天，我们将用通俗易懂的语言，将这份专业报告“翻译”成易于理解的内容——从HBM的“起源”开始，探讨它如何从“小众技术”演变为AI的“核心需求”，并如何支撑起未来的算力世界。
先理解：HBM究竟是什么？为何AI离开它便“寸步难行”？
要领悟HBM的价值，我们需先回顾AI的“日常工作模式”：AI大模型（如GPT-4）训练时，需持续将“模型权重”（相当于AI的“知识库”）和“输入数据”（例如您的提问）传输到GPU中进行计算，计算后的“中间结果”又需存回内存——这个“存-传-算”的循环，每秒需重复数百万次。
若将GPU比作AI的“大脑”，内存便是“食材仓库”：大脑烹饪时，需从仓库取食材；若仓库距离远、运送慢，大脑再强大也只能“等米下锅”。
传统内存（如电脑中的DDR5、手机中的LPDDR5）犹如“慢速仓库”：
- “平面布局”缺陷——芯片平铺于电路板上，数据需沿金属导线“走平路”传输，如同用自行车送货，单次运量有限，遇“拥堵”（多任务调用）还会减速；
- 带宽有限——例如DDR5的最高带宽约50GB/s（相当于每秒传输12部高清电影），而GPU的计算速度已突破1000 TFLOPS（每秒万亿次运算），数据供给严重不足；
- 延迟高——数据从内存传至GPU需经多层“中转”，延迟通常超过100纳秒，对需“实时响应”的AI推理（如自动驾驶识别障碍物）而言，此类延迟可能导致事故。
而HBM，正是为解决此“供需矛盾”诞生的“超级仓库”——它将传统内存的“平面布局”革新为“3D堆叠”，相当于将“自行车送货”升级为“无人机编队”，效率直接提升十倍。
1. HBM的核心设计：“三明治式”3D内存堆叠技术
可将HBM想象为“多层蛋糕”：底层为“底座蛋糕”（Base Die，基础芯片），上方堆叠8-24层“夹心蛋糕”（Core Die，核心芯片），每层间通过“微型吸管”（硅通孔TSV）连接——这些“吸管”让数据直接在层间流通，无需绕行。
具体而言，此“堆叠蛋糕”架构中，每层均有明确职能，协同支撑高带宽传输：
Core Die（核心芯片）：负责“存储数据”，相当于仓库的“货架”。层数越多，“货架”越多，容量越大——例如HBM4支持12-16层堆叠，单模块容量达48GB，而HBM8可堆24层，容量突破240GB；
Base Die（基础芯片）：相当于仓库的“分拣中心”，负责将数据“分类打包”后传输至GPU。早期的Base Die为“通用设计”，所有厂商采用相同架构；但从HBM4开始，它变为“定制设计”——能直接连接LPDDR内存（低成本大容量的“备用仓库”），还可集成简易“计算单元”，甚至绕过CPU直接与GPU通信，相当于“分拣中心”自行处理部分订单，无需再劳烦“总公司”（CPU）。
直观举例：同样存储48GB数据，传统DDR5需4条内存条，占满主板插槽；而HBM仅需指甲盖大小的模块，体积缩小60%，并可贴附于GPU旁——如此，数据传输距离从“10厘米”缩短至“1毫米”，延迟自然大幅降低。
HBM的“三大优势”：AI为何非它不可？
若询问AI厂商“为何必须采用HBM”，他们将给出三个无法拒绝的理由：
带宽“碾压”传统内存
带宽即“每秒可传输数据量”，对AI而言，带宽直接决定“训练速度”。例如训练GPT-3（1750亿参数），使用DDR5内存需20天，而采用HBM3仅需5天——这便是“自行车”与“高铁”的差距。
根据KAIST报告，HBM带宽正飞速提升：HBM3为819GB/s，HBM4翻倍至2TB/s，HBM8更飙升至64TB/s——相当于每秒传输16万部高清电影，如此速度方能满足未来万亿参数AGI（通用人工智能）的需求。
功耗“减半”，更适配数据中心
数据中心电费堪称“天文数字”——容纳1000台AI服务器的机房，年电费可超1000万元。HBM的垂直传输设计让数据无需“绕行”，自然更节能：同样传输1TB数据，HBM3功耗为DDR5的60%，HBM4可降至50%，对数据中心而言，这意味着年省数十万元电费。
体积“迷你”，契合高密度AI服务器
现代AI服务器追求“高密度”——单台服务器常容纳8块、16块GPU。若使用传统DDR5，每块GPU需配4条内存条，16块GPU则需64条，主板无法容纳；而HBM直接集成于GPU封装内，单块GPU搭配一个HBM模块，16块GPU仅占16个“指甲盖”空间，服务器“算力密度”直接提升三倍。
简言之：无HBM，AI大模型训练将“缓慢异常”，数据中心电费会“高昂惊人”，高密度服务器也“无法容纳”——这正是2025年后，几乎所有中高端AI服务器明确要求“必须搭载HBM”的原因。
HBM的“进化时间线”：从2026到2038，五代产品各具“神技”

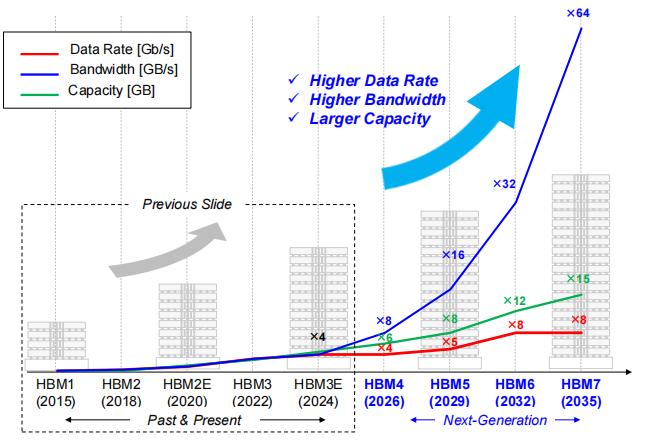

KAIST报告的核心在于清晰绘制HBM4至HBM8的“技术代际升级路线图”，为行业指明迭代方向。
每代产品均对应AI的阶段性需求：HBM4解决中端AI服务器容量问题，HBM5攻克大模型计算延迟难题，HBM8则为AGI发展铺路。下文按时间顺序，详述各代HBM的核心“黑科技”。
1. 2026年：HBM4——“定制化”首秀，让内存“按需改造”
发布背景：
2026年，中端AI服务器将成为市场主流——例如企业用AI客服系统、小型公司的AI设计工具，此类场景无需HBM5的极致性能，但需要“高性价比、大容量”内存。HBM4正是为此类场景设计。
“HBM3架构”与“HBM4架构”的内存通信差异，核心在于HBM4让GPU可绕过CPU直接使用LPDDR：
HBM3架构：
CPU通过“低带宽”的PCIe总线连接GPU，HBM仅与GPU直连；
LPDDR由CPU管理，GPU使用LPDDR数据需经CPU中转，PCIe总线成为“带宽瓶颈”。
HBM4架构：
GPU直接连接HBM与LPDDR，CPU甚至“闲置”；

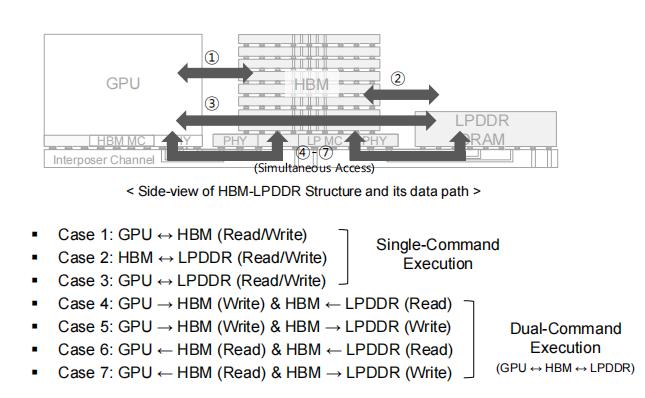

关键是HBM4的定制基底裸片（HBM Base Die）集成了内存控制器（MC），可同时管理HBM和LPDDR，让它们直接与GPU通信，无需CPU作为“中间商”，既解决带宽瓶颈，又扩展内存容量。
HBM4核心参数（对比HBM3）：

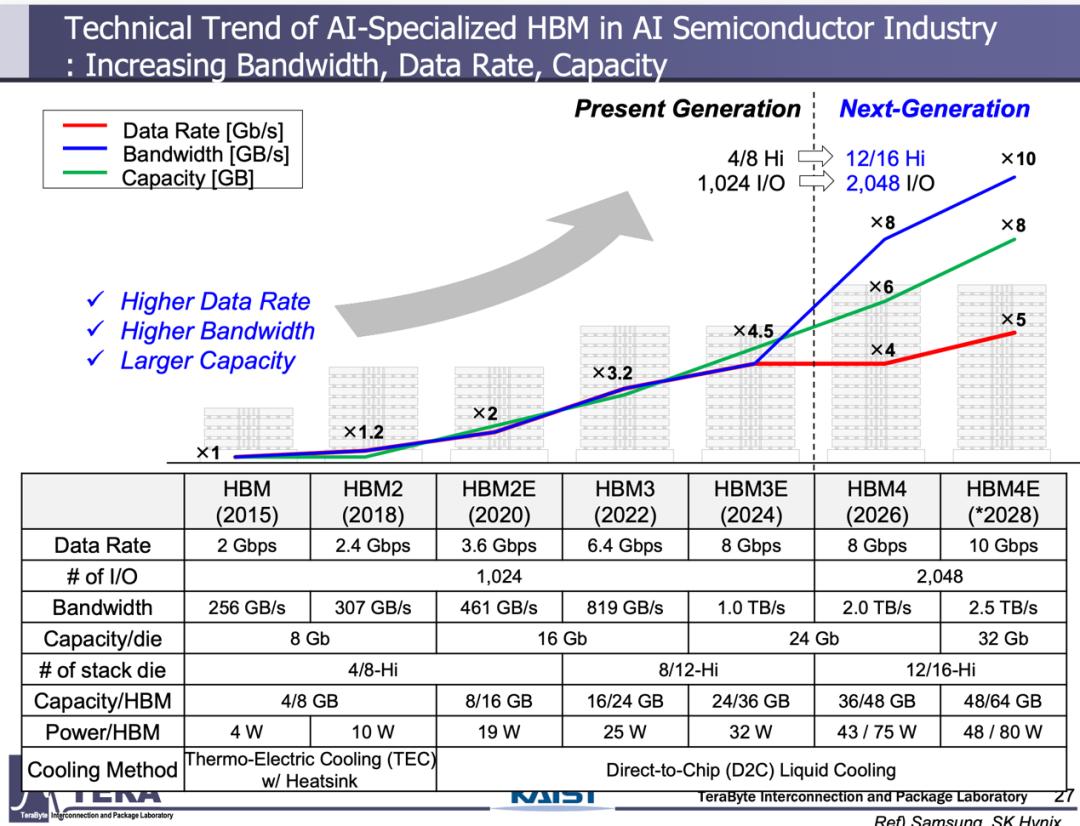

带宽：从819GB/s提升至2TB/s（快2.4倍）；
容量：单模块36-48GB（是HBM3的2倍）；
功耗：75W（此为“高性能模式”，节能模式可降至43W）；
I/O数量：从1024个增至2048个（相当于“数据通道”翻倍）。
最大创新：定制化Base Die，内存实现“私人订制”
早期的HBM为“一刀切”设计——无论AI训练或游戏显卡，Base Die设计均相同。但HBM4的Base Die可“按需改造”，最实用功能即“直接连接LPDDR”：
例如，一家开发AI客服的公司，日常需存储大量“历史对话数据”（低频使用，但容量要求高），若全部存入HBM，成本过高；现在HBM4的Base Die可直接连接LPDDR（每GB成本仅为HBM的1/3），高频数据存于HBM，低频数据存于LPDDR，无需通过CPU“中转”——如此，成本降低40%，延迟减少30%。
散热方案：直触液冷（D2C）——为高功耗内存量身打造“贴身空调”

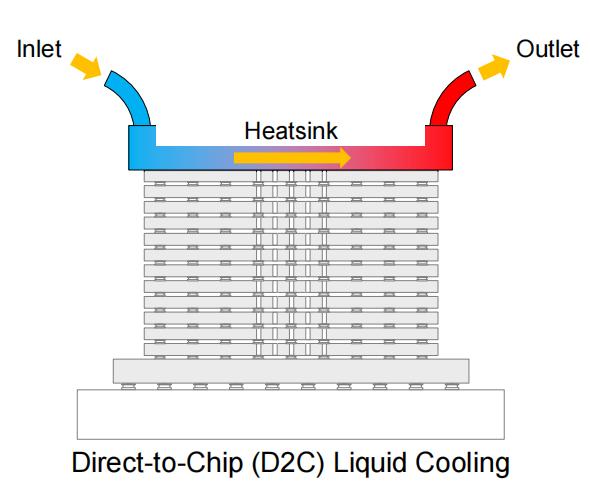

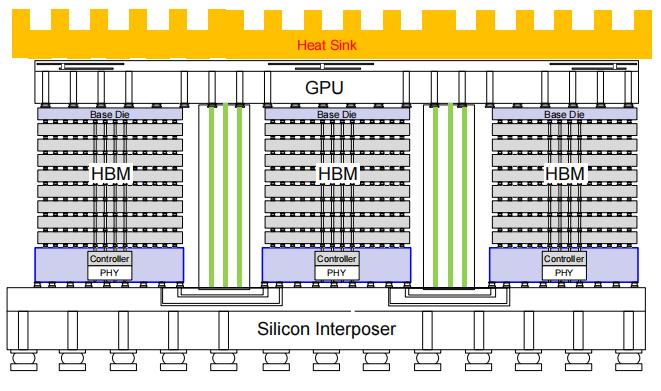

HBM4功率升至75W后，传统风冷（风扇+散热片）已难满足散热需求。因此，它采用Direct-to-Chip（D2C）直触液冷方案：通过在HBM模块贴合“水冷头”，使冷却液直接接触芯片表面，散热效率达风冷3倍，可将温度稳定在75℃以下（85℃为内存降频临界值）。
适用场景：中端AI服务器、高端游戏显卡、边缘计算设备（如智慧城市摄像头分析单元）。
2. 2029年：HBM5——“会计算的内存”崛起，GPU不再是唯一算力核心
发布背景：
2029年，LLM大模型将进入“千亿到万亿参数”时代（如GPT-5可能具备1万亿参数），此时瓶颈不再是“数据传得慢”，而是“数据传得太频繁”——GPU需花费30%时间等待数据，计算时间反被压缩。HBM5的核心目标是“让内存自行处理数据”，减少GPU等待时间。
核心参数：
带宽：4TB/s（比HBM4快2倍）；
容量：单模块40GB（可容纳GPT-4的完整模型权重）；
功率：100W（高性能模式）；
I/O数量：4096个（数据通道再次翻倍）。
最大创新：近内存计算（NMC），内存变身“迷你GPU”

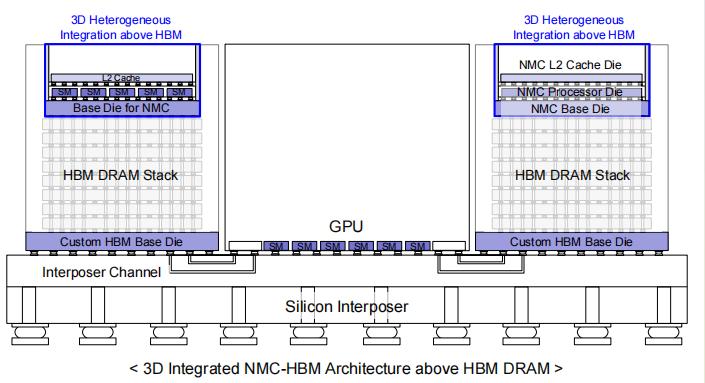

HBM5最颠覆的设计是在“Core Die堆叠”上方添加两层“计算芯片”：一层为“NMC处理器”（近内存计算单元），一层为“L2缓存”——简言之，即为内存装配“迷你GPU”，可处理简单计算任务。
例如LLM推理时需执行“矩阵乘法”，以往需将“矩阵数据”传输至GPU计算，现在HBM5的NMC处理器直接在内存中计算，完成后将“结果”传输给GPU——如此，GPU工作量减少40%，推理速度提升1.5倍。KAIST实验显示，使用HBM5运行LLaMA3-70B模型，生成1000个tokens的时间从0.8秒缩短至0.3秒。
其他升级：集成专用“去耦电容芯片”，精准抑制电源噪声，保障供电稳定性
HBM5功率达100W，电源波动更显著——如同家中同时开启空调、微波炉，灯泡会闪烁，电源波动可导致数据传输出错。因此HBM5专门加入“去耦电容芯片”，堆叠于Core Die和Base Die之间，相当于为内存安装“稳压器”，电源噪声降低60%，数据传输错误率从10⁻⁹降至10⁻¹²（相当于1万亿次传输仅错1次）。
散热方案：浸没式冷却，将内存“浸泡于液体中”

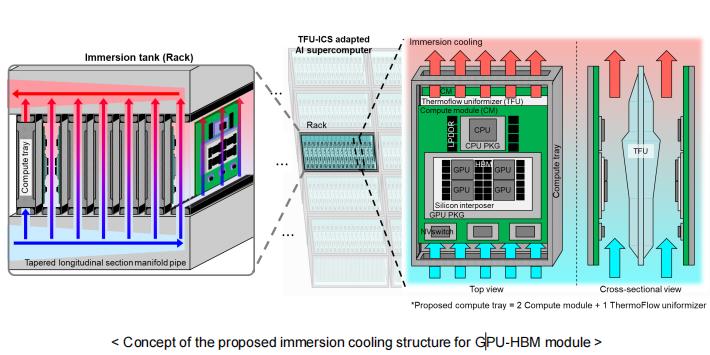

100W功率下，直触液冷也显吃力，故HBM5采用“浸没式冷却”——将整个GPU+HBM模块浸泡于绝缘冷却液（该液体不导电、不挥发），热量通过液体传导至外部散热器，散热效率比直触液冷高2倍，即使在100W满负荷下，温度也可控制在80℃以内。
适用场景：超算中心、大模型训练集群、高端自动驾驶中央计算单元。
3. 2032年：HBM6——“多塔结构”，LLM推理速度“飞跃提升”
发布背景：
2032年，LLM的“推理场景”将爆发——例如AI客服需同时服务10万用户，AI翻译需实时处理跨国会议语音，此类场景需要“高吞吐量”（每秒处理更多请求），而非单纯“高速度”。HBM6正是为“高吞吐量”优化。
核心参数：
数据速率：从8Gbps提升至16Gbps（数据传输“单车道速度”翻倍）；
带宽：8TB/s（比HBM5快2倍）；
容量：单模块96-120GB；
功率：120W。
最大创新：多塔架构，单内存模块效能倍增

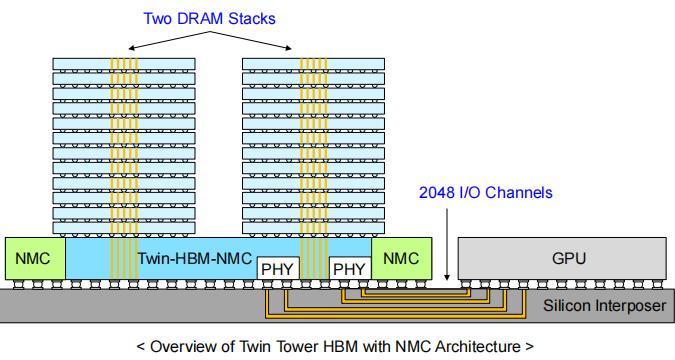

HBM6最亮眼的设计是“Quad-Tower（四塔）结构”——简言之，即在一个Base Die上放置2个独立的“Core Die堆叠”（如同2座独立“数据塔”），每座“塔”均有专属I/O通道，然后通过2048个I/O与GPU连接。
如此设计的优势是“吞吐量翻倍”：例如处理AI客服请求时，2座“塔”可同时为2个用户请求传输数据，无需排队。KAIST测试显示，使用HBM6运行LLaMA3-70B推理，吞吐量比HBM5提升126%——此前每秒处理200个请求，现可处理452个，且延迟降低28%。
其他升级：硅-玻璃混合中介层——攻克成本与集成双重瓶颈

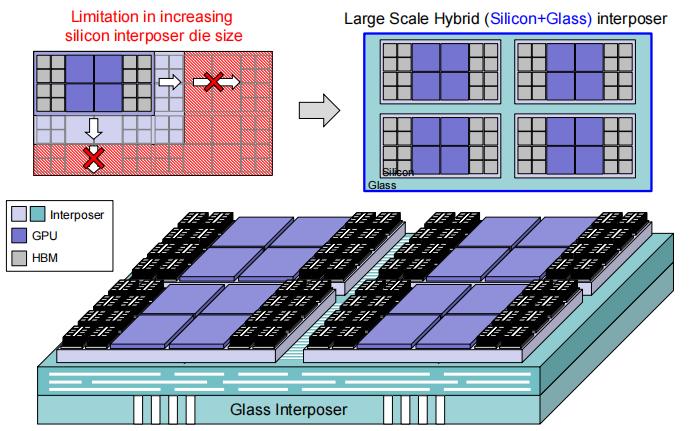

HBM的“底座”（中介层）以往采用纯硅材料，优点是“传输稳定”，缺点是“面积小、成本高”——单块硅中介层最多容纳4个HBM模块。HBM6改用“硅+玻璃混合中介层”：玻璃负责“扩大面积”（可容纳8个HBM模块），硅负责“精细布线”（确保数据传输稳定），成本降低20%，并能支持更大AI服务器集群。
特色功能：集成L3缓存，专用于存储KV缓存
LLM推理时会产生大量“KV缓存”（相当于“对话上下文”，如您与AI对话5句，这5句信息均存于KV缓存），此类数据需频繁调用，但容量不大。HBM6专门集成L3缓存（L3E-HBM6），将KV缓存存储于此，无需频繁访问Core Die——如此，HBM访问次数减少73%，寿命延长，延迟降低40%。
散热方案：升级浸没式冷却，加入“热通孔”
HBM6功率达120W，普通浸没式冷却不足应对，因此它在Core Die中加入“Thermal TSV（热通孔）”——这些通孔不传输数据，专用于传导热量，能将芯片内部热量快速传递至冷却液，温度控制精度达±3℃。
适用场景：LLM推理集群、实时AI翻译、AI客服系统、元宇宙实时渲染。
4. 2035年：HBM7——“内存+闪存”融合，容纳“整个AI知识库”的超级存储
发布背景：
2035年，AI将步入“多模态时代”——例如AI医生需同时分析CT影像、病历文本、基因数据，这些数据不仅量大（单份CT影像约10GB），且“冷热分离”明显（病历文本低频使用，CT影像高频使用）。HBM7的核心是“内存+闪存协同”，解决“大容量存储+高速访问”的矛盾。
核心参数：
数据速率：24Gbps（再提升50%）；
带宽：24TB/s（比HBM6快3倍）；
容量：单模块160-192GB；
功率：160W。
最大创新：整合HBF（高带宽闪存），扩充“大容量仓库”

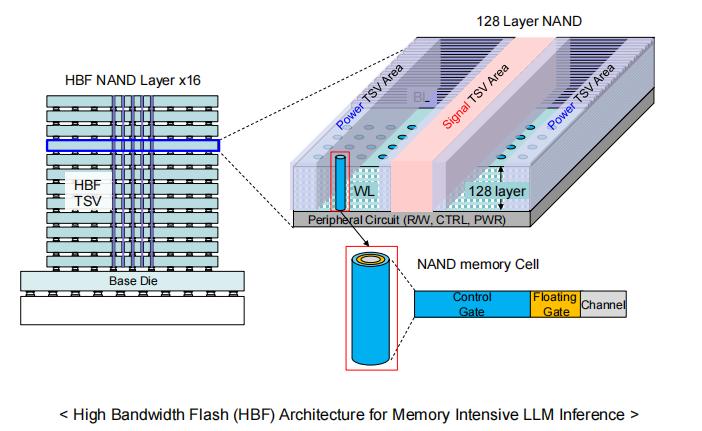

HBM7最关键升级是“集成HBF（High Bandwidth Flash，高带宽闪存）”——HBF为128层NAND闪存，相当于“大容量仓库”，单模块容量2TB（是HBM的10倍以上），每GB成本仅为HBM的1/5。

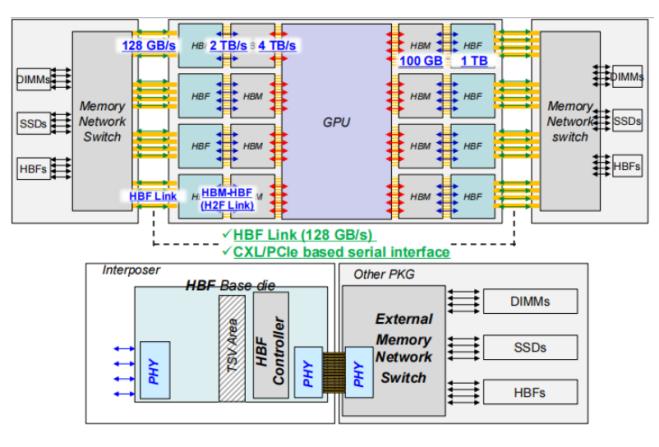

HBM与HBF分工明确：HBM存储“高频数据”（如CT影像关键帧、计算中间结果），HBF存储“低频数据”（如历史病历、基因数据库），两者通过“128GB/s的H2F链路”连接——如此，系统总内存容量达17.6TB，可容纳完整“AI医生知识库”，且成本比全用HBM降低60%。
其他升级：3D堆叠LPDDR，拓展边缘场景
除HBF外，HBM7还支持“3D堆叠LPDDR”——将LPDDR芯片垂直堆叠，单模块容量480GB，专用于边缘设备（如自动驾驶汽车的本地计算单元）。此类设备无需HBF的超大容量，但需要“低成本+低功耗”，3D堆叠LPDDR正满足需求。
散热方案：嵌入式冷却，为内存配置“微型水道”

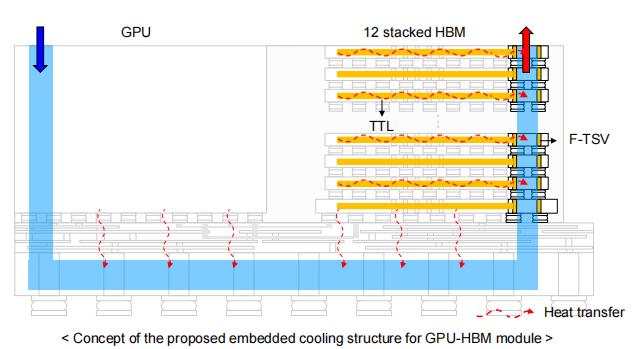

160W功率下，传统浸没式冷却难以应对集中高热，HBM7采用“嵌入式冷却”——在Base Die和Core Die内直接刻制“微型水道”（直径50微米，细于发丝），让冷却液在芯片内部循环，热量被快速带走（热传输线（TTL）和流体热沉（F-TSV）通过将冷却液从GPU循环至中介层和HBM，从而高效冷却HBM模块。TTL可将HBM芯片内部热量传递给流经F-TSV的流体）。
KAIST实验显示，此冷却方式可使HBM7在160W满负荷下，温度稳定在78℃，比浸没式冷却低7℃。
适用场景：多模态AI系统、自动驾驶中央计算单元、AI医生工作站、边缘AI服务器。
5. 2038年：HBM8——全3D集成终极形态，内存与GPU“无缝共生”
发布背景：
2038年，AGI（通用人工智能）将进入“原型机阶段”——此类AI需“实时处理海量多模态数据”（如同步分析视频、语音、文本、传感器数据），对延迟和带宽的要求达“天花板级”。HBM8正是为AGI设计的“终极内存方案”。
核心参数：
数据速率：32Gbps（是HBM4的4倍）；
带宽：64TB/s（是HBM3的78倍，相当于每秒传输16万部高清电影）；
容量：单模块200-240GB；
功率：180W。
最大创新：全3D集成，GPU直接“坐落”于内存之上
HBM8以全3D集成技术突破2.5D封装的物理限制：传统方案中，GPU与HBM通过硅中介层的微凸块与再布线层互连，数据传输存在固有延迟（约10纳秒）；而HBM8采用铜-铜直接键合工艺，将GPU裸片垂直堆叠于HBM堆栈之上，通过直径5-50微米的垂直TSV阵列构建高密度直达通道，使互连长度压缩至芯片厚度级（50-100微米）。此革新让数据传输延迟突破1纳秒阈值，同时使I/O功耗降低70%，总线位宽突破万位级，为AGI提供“算力无瓶颈、数据零等待”的存储计算底座，标志着计算架构从“平面异构”迈入“立体共生”时代。
此设计还能节省空间：以往单块GPU+一个HBM模块占200mm²面积，现仅占120mm²，服务器可容纳更多GPU，算力密度提升1.7倍。
其他升级：双面中介层，容量再增50%

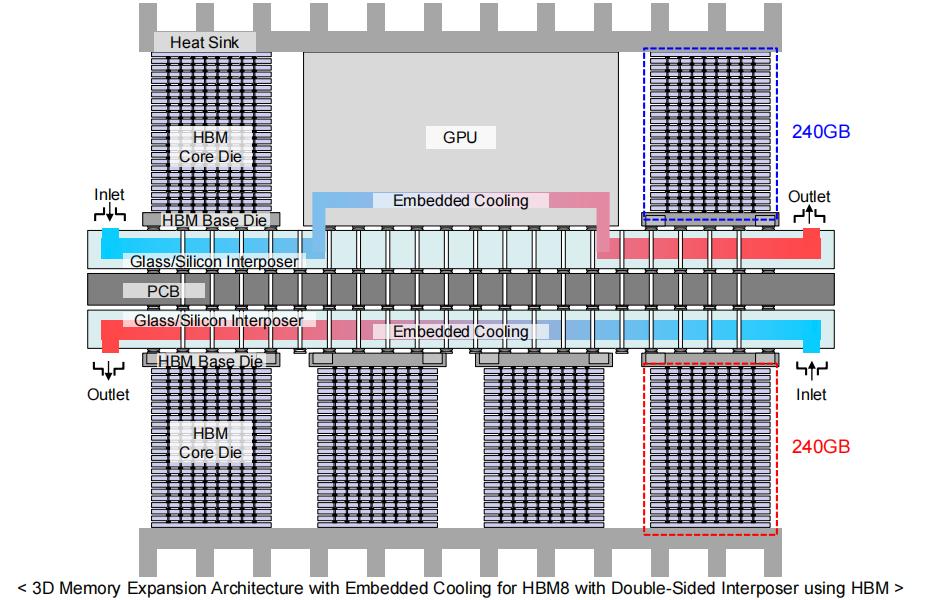

HBM8采用“双面中介层”——在PCB板正面和反面均安装HBM模块，正面HBM存储“计算数据”，反面HBM存储“结果数据”，无需“反复传输数据”。如此，单块GPU可搭配的HBM容量从192GB提升至288GB，比HBM7多50%，且带宽保持64TB/s，不会因容量增加而减速。
散热方案：双面嵌入式冷却，精准控温
180W功率需要“极致散热”，因此HBM8采用“双面嵌入式冷却”——中介层正面和反面均设“微型水道”，冷却液同时在GPU、正面HBM、反面HBM中循环，温度控制精度达±2℃，即使局部出现“热点”（如GPU计算核心），也能快速降温。
适用场景：AGI原型机、超大规模多模态AI系统、未来超算中心。
HBM的“黑科技密码”：支撑性能的3项关键技术
五代HBM升级可谓“步步颠覆”，但这些亮眼参数绝非空中楼阁——核心支撑仅三项关键技术：硅通孔（TSV）、混合键合（Cu-Cu Bonding）、AI辅助设计。无需被专业术语劝退，我们用直观的“生活场景类比”，一分钟读懂这些技术的实质。
1. 硅通孔（TSV）：数据的“垂直高速电梯”，告别“绕行楼梯”的低效时代
传统内存的多层芯片为“平铺堆叠”，层间无直接通道，数据从一层传至另一层需沿芯片边缘导线“绕远路”，如同走无电梯的楼梯，既耗时（延迟高）又易受干扰；而TSV（Through Silicon Via，硅通孔）技术，是在芯片上精准打出微米级“垂直孔洞”，填充导电金属后形成“专属电梯”，数据可直接穿透芯片上下层，无需再绕边缘线路，传输路径缩短90%以上。
TSV的制造过程堪称“为芯片精准打孔”：
1. 打孔：用激光或等离子体在硅片上打直径5-10微米的孔（细于发丝5-10倍）；
2. 清洗：用等离子体清理孔内杂质，避免影响导电；
3. 镀膜：在孔壁镀绝缘层和金属层（通常为钛和铜），防止短路；
4. 填充：用电化学沉积方式将铜填入孔内，形成“导电柱”；
5. 抛光：磨平芯片表面，使“导电柱”与芯片表面齐平，便于后续堆叠。
TSV的升级：从“对称”到“不对称”，再到“同轴”

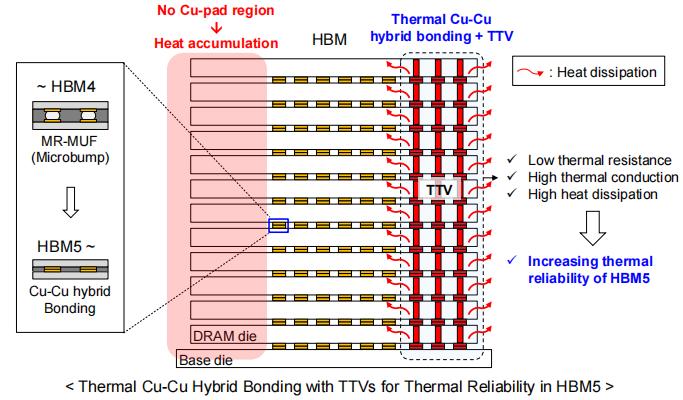

HBM4的TSV为“对称布局”——信号、电源、接地的孔混杂，易互相干扰；HBM5开始采用“不对称布局”，将不同功能孔分开，干扰减少40%；HBM8则用“同轴TSV”——如同同轴电缆，中间为信号柱，外覆接地层，干扰再降30%，即使在32Gbps高速下，信号也能稳定传输。
简言之：无TSV，HBM的3D堆叠便是“空中楼阁”——正是这些“微型电梯”，让数据层间传输速度提升10倍，延迟降低90%。
2. 混合键合（Cu-Cu Bonding）：芯片的“无缝胶水”，比“纽扣”牢固10倍
早期HBM的芯片间采用“微凸点（Microbump）”连接——如同用“纽扣”扣合两片衣物，中间有间隙，电阻高，易松动；而混合键合（Cu-Cu Bonding，铜-铜直接键合）则是“将两片芯片的铜层直接焊接”，无间隙，电阻低，且异常牢固。
混合键合vs微凸点，差异如“纽扣”与“拉链”：
微凸点：直径30微米，间距50微米，似“大纽扣”，单芯片最多放置1万个；电阻约50毫欧，数据传输时有损耗；
混合键合：铜层厚仅1-2微米，间距10-15微米，似“细拉链”，单芯片可放置10万个；电阻仅5毫欧，是微凸点的1/10，损耗几乎可忽略。
混合键合的难点：“精准对齐”比“绣花”更难
实现铜-铜直接键合需两片芯片铜层“精准对齐”，误差不超过1微米（相当于发丝直径的1/50）——这如在两张A4纸上绣花，然后叠合让图案完全重合，难度极高。
现今厂商采用“高精度对准系统”（精度达0.1微米）和“低温键合技术”（250℃以下，避免芯片变形），终实现量产——SK海力士的混合键合良率已达95%，为HBM5量产奠定基础。
正是混合键合技术，让HBM堆叠层数从16层突破至24层，I/O数量从2048个增至16384个——无它，HBM8的64TB/s带宽便是“空谈”。
3. AI辅助设计：设计师的“超级助手”，计算又快又准
HBM结构极为复杂：需考量信号完整性（数据不丢失）、电源完整性（电压稳定）、热完整性（温度不高），三者相互影响，传统设计工具需数日才能得出结果，且不一定准确。现在KAIST团队用AI作为“设计助手”，效率提升千倍。
AI辅助设计的3项“超能力”：
1. PDNFormer：1毫秒计算电源阻抗
PDN（电源分配网络）是HBM的“血管”，阻抗过高会导致电压波动。以往用Ansys HFSS（传统电磁仿真工具）计算一次阻抗需10000秒（约2.8小时），现在用PDNFormer（基于Transformer的AI模型），1毫秒即可得出结果，误差仅3.44dBΩ——相当于设计师喝杯咖啡的时间，便能评估电源网络优劣。
2. Mamba-RL：自动优化电容布局

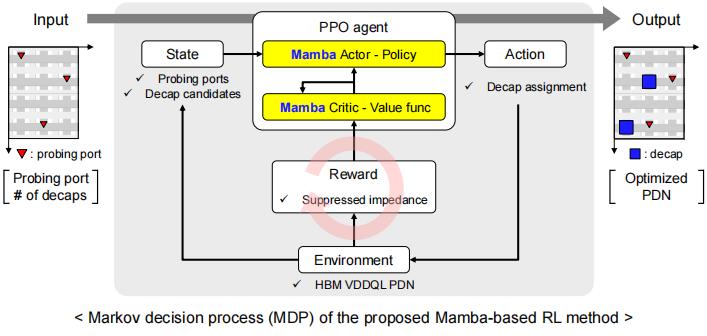

HBM中需放置许多“去耦电容”以稳定电压，电容的位置和数量直接影响电源噪声。以往设计师需手动调整，尝试百次才能找到最优方案；现在用Mamba-RL（基于Mamba模型的强化学习算法），自动尝试不同布局方式，20分钟即可找到最优解，电源噪声降低29%，设计时间节省99.6%。
3. LLM辅助：用自然语言修改设计
最便捷的是“LLM辅助设计”——设计师无需编写复杂代码，直接用自然语言提出需求，如“降低HBM7的PSIJ抖动（电源噪声导致的信号延迟）”，LLM会自动将需求转化为算法指令，调整TSV布局和电容参数，整个过程不足5分钟。KAIST测试显示，此方式比手动调整快3倍，还能减少70%设计错误。
简言之：AI辅助设计让HBM的“设计周期”从“半年”缩短至“两周”，并能解决许多人脑难以预见的问題——无AI，HBM的代际升级不可能如此迅速。
HBM产业格局重塑：全球产能博弈
HBM不仅是技术产品，更是“战略资源”——2025年全球HBM市场规模已达300亿美元，2030年将突破980亿美元，占整个DRAM市场的50%。现今全球半导体巨头均在“争夺产能”，中国企业也在积极追赶。
1. 国际三巨头：垄断90%产能，订单排至2026年
全球HBM市场呈“三巨头垄断”格局：SK海力士、三星、美光凭借技术积累与产能优势，垄断90%以上全球产能，形成难以逾越的竞争壁垒。其订单已排至2026年。
SK海力士：行业龙头，产能占比超50%

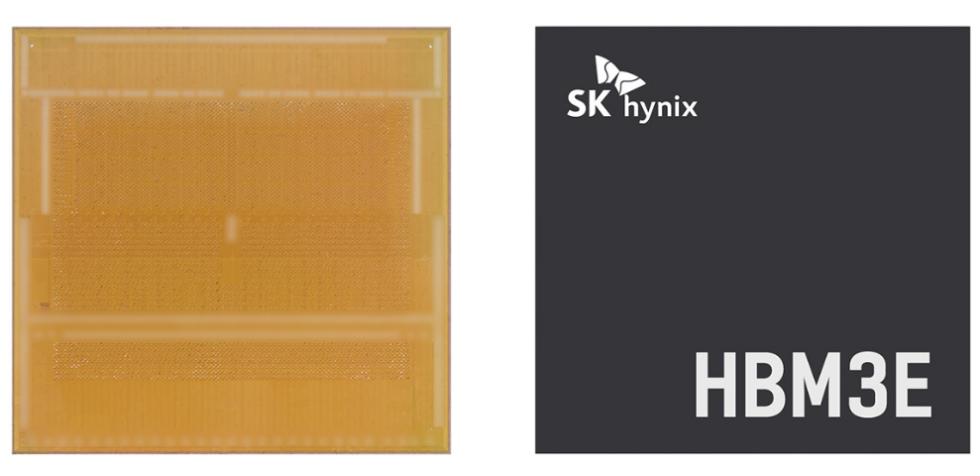

SK海力士是HBM的“领导者”，16层HBM3E良率已达90%，2025年Q2占全球HBM3E出货量的55%。其客户包括英伟达、AMD、OpenAI——仅OpenAI就锁定了它未来三年每月24万片的产能，相当于SK海力士HBM3E总产能的30%。2025年下半年，SK海力士的M15X新工厂投产后，月产能将从10万片提升至17.8万片，进一步巩固龙头地位。
三星：锚定头部大客户，订单排期直达2026
三星的HBM3E产能已被谷歌、博通、亚马逊“包揽”——谷歌的TPU“Ironwood”、博通的AI芯片、亚马逊的Trainium 3，均指定使用三星的12层HBM3E。2025年三星还与OpenAI签署713亿美元的四年大单，专门供应HBM4和HBM5。为扩产，三星正在建设平泽第五工厂（P5），2026年投产后月产能将达15万片。
美光：增速最快，瞄准英伟达订单
美光以往在HBM领域“稍显落后”，但2025年凭借12层HBM3E实现“弯道超车”——其HBM3E通过了英伟达B300 GPU认证，2025年Q3开始批量交付，客户还包括AWS、谷歌。美光计划2026年量产HBM4，目标是将市场份额从7%提升至24%，挑战SK海力士和三星的地位。
封装企业：构建后端支持体系
HBM的“封装”（将芯片与中介层组装）也是关键环节。国内的长电科技、通富微电已建成2.5D/3D封装生产线，可支持HBM3封装；太极实业通过合资公司海太半导体，为SK海力士提供DRAM封装，间接积累HBM封装经验——这些企业为国产HBM量产提供了后端保障。
然而需客观看待差距：国内企业目前主要集中在HBM3及以下版本，HBM4研发进度比国际巨头慢1-2年，且高端设备（如TSV刻蚀机、混合键合对准系统）仍受外部限制，全面替代尚需时间。但随着国内产业链完善，未来3-5年，国产HBM有望突破20%市场份额。
HBM的“未来挑战”：成本、散热、生态的三重突围
HBM作为AI与高性能计算领域的核心存储方案，其技术迭代与规模化落地并非坦途。未来要实现从“高端小众”到“规模化普及”的跨越，必须攻克成本、散热、生态三大关键难题，三者环环相扣，缺一不可：
1. 成本：从“贵族内存”到“普惠方案”的降本攻坚
当前HBM的高成本仍是制约其大规模应用的核心瓶颈——HBM3的每GB成本约为DDR5的5倍，而即将量产的HBM4因工艺复杂度提升，成本预计再增30%。要打破“价高量少”的恶性循环，需构建“良率+产能+技术”的三维降本体系：
良率极致提升：国际巨头HBM3E良率已达90%，未来需向95%以上目标突破，通过优化3D堆叠对齐精度、TSV孔道蚀刻工艺等关键环节，大幅降低废品率，从源头减少成本损耗；
产能规模扩张：加速新建HBM专用生产线，同时推动成熟晶圆厂产能向HBM倾斜，通过规模化生产摊薄设备折旧、研发分摊等固定成本，形成“产能提升-成本下降-需求增长”的正向循环；
技术创新降本：探索材料与工艺替代方案，例如用玻璃中介层部分替代高成本硅中介层，在保证性能的前提下降低核心材料成本；同时简化封装流程，减少堆叠层数与键合步骤的冗余环节，提升生产效率。
2. 散热攻坚：应对200W+功率的“冷静之道”
未来HBM8有望突破200W，散热将成为更大挑战：
新型散热材料突破：研发石墨烯基、碳纳米管基等高热导率冷却液，其散热效率较传统方案提升50%以上，可快速带走高密度堆叠芯片产生的集中热量；同时优化封装散热层材料，提升热量从芯片到冷却系统的传导效率；
芯片级冷却：在HBM裸片与封装之间集成微型散热鳍片，通过增大散热表面积强化热交换；采用“液冷直触”封装设计，减少热量传导中间环节，缩短散热路径；
智能温控：搭载基于负载的自适应温控系统，实时监测HBM的运行功率与温度，动态调整冷却液流量、散热风扇转速等参数，既避免高负载时过热，又减少空载状态下的能源浪费，实现散热效率与能耗的平衡。
3. 生态协同：构建“硬软联动”的产业共生体系
HBM的价值释放离不开全产业链协同支撑，并非单一组件的“孤军奋战”。只有实现GPU/CPU、软件算法、行业标准的深度协同，才能最大化其性能优势，降低应用门槛：
硬件端适配升级：英伟达、AMD、华为等主流GPU厂商需优化芯片接口设计，针对性支持更高带宽、更高速率的HBM产品，同时提升内存控制器与HBM的兼容性，减少数据传输延迟；CPU厂商也需同步优化内存访问架构，实现与HBM的高效联动；
软件端算法优化：TensorFlow、PyTorch等主流AI框架需针对HBM的“近内存计算”特性重构算法逻辑，推动数据处理向内存侧迁移，减少数据在HBM与GPU间的反复传输，充分发挥HBM高带宽、低延迟的优势；同时开发专用优化工具，帮助开发者快速适配HBM硬件；
行业标准统一规范：推动全球产业链共同制定HBM接口、功耗、散热等统一标准，避免厂商各自为战导致的适配碎片化问题，降低硬件兼容成本与软件迁移难度，加速HBM在AI训练、超算、数据中心等场景的规模化落地。
结语：HBM，AI时代的“基础设施”
从2026年的HBM4到2038年的HBM8，从“定制化”到“全3D集成”，HBM的每次升级，都在突破AI的“算力天花板”。它不仅是一款内存产品，更是AI时代的“基础设施”——如同百年前的电网支撑工业革命，HBM正在支撑AI革命。
对行业而言，HBM是“必争之地”——谁掌握HBM核心技术，谁就能在AI竞赛中占据主动；对我们普通人而言，HBM将使AI体验更流畅、更智能，让“AI医生”“自动驾驶”“智能家电”从“概念”变为“日常”。
KAIST报告结尾有一句话：“HBM的带宽，就是AI的速度极限。”未来十年，我们将见证HBM如何从“隐形功臣”蜕变为“明星技术”，也将见证AI如何在HBM的支撑下，融入生活的每个角落。
